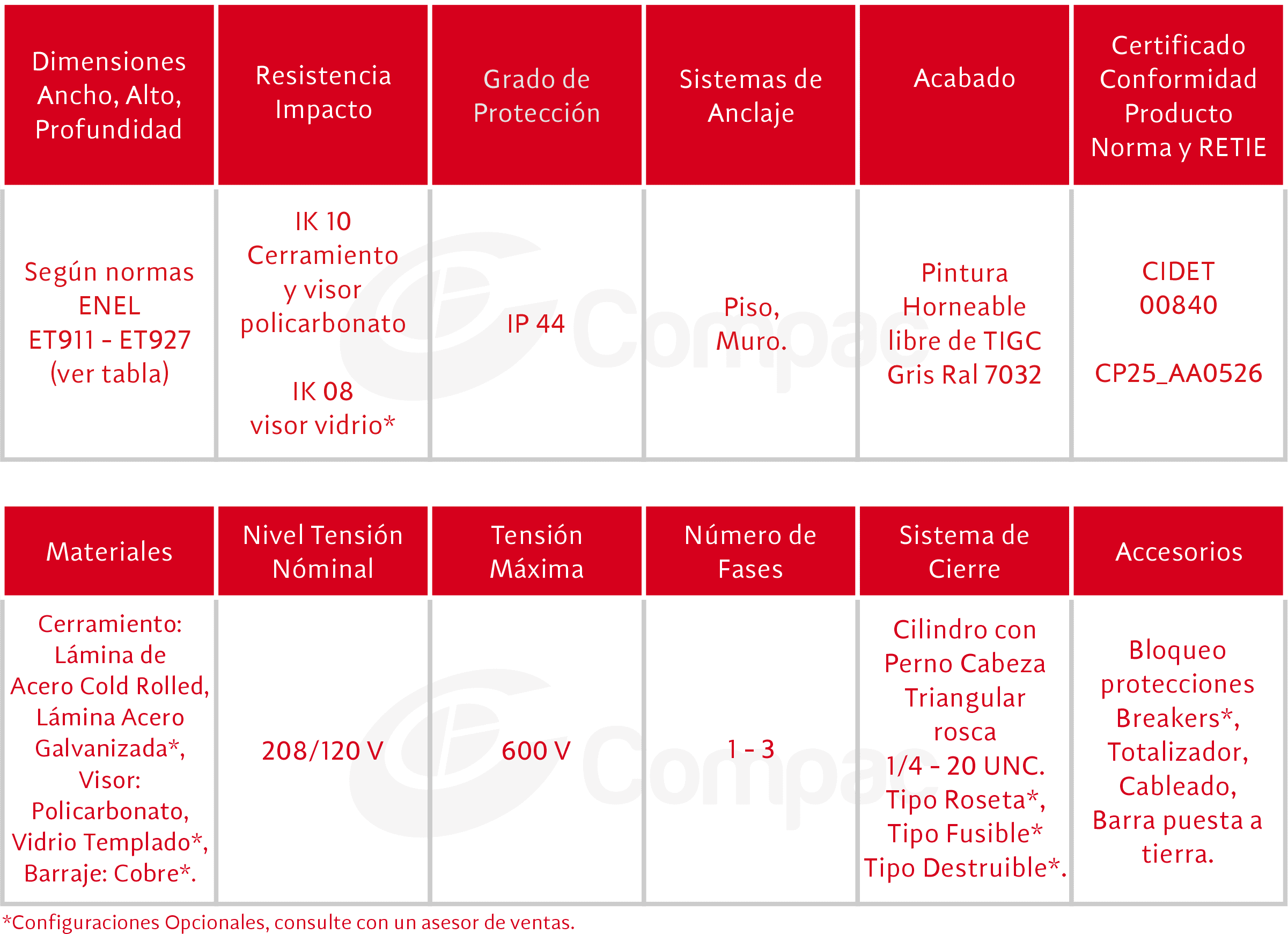

Información Técnica
- Monofásica Bifilar
- Monofásica Trifilar
- Monofásica Tetrafilar
- Bifásica Trifilar
- Trifásica Tetrafilar
- Cuerpo, Tapa y Bandeja: lamina Acero Cold Rolled, lamina Acero Galvanizado, Lamina de Acero inoxidable
- Marco Ventana inspección: Policarbonato, Caucho
- Ventana Inspección: Vidrio templado ó Policarbonato
- Recubrimiento partes metálicas: Pintura electrostática
Cuerpo y Tapa Color gris RAL 7032
IP 44
IK 10
*Revisar la siguiente sección
- Corriente de operación Bornera Cobre: Hasta 500 Amperios
- Tensión máxima: 600 V
- NTC 2958 Numerales 5,1 / 5,2 / 5,3 / 5,4 / 5,14 / 5,15 / 5,16 / 5,18 / 5,19 / 5,22 / 5,24 / 5,25
- IEC 60695-11-10 part 11-10
- NTC 2244 Numerales 6.1 / 6.12.2
Conformidad de producto y Retie - Certificado Cidet 05719
- Altura máxima de operación: 3100 m.s.n.m
- Temperatura de almacenamiento: desde 10° hasta 45° Centígrados
Uso interior
- Soporte display con ventana de inspección AMI con repetidor (opcional)
- Barraje trifásico desde 100 Amperios hasta 500 Amperios (opcional)
- Barrajes desde 6 hasta 24 cuentas trifásicas (opcional)
- Sistema de bloqueo mecánico precintable para corte y reconexión (opcional)
- Riel DIN para montaje medidores u accesorios (opcional)
- Doble puerta abatible (opcional a solicitud del cliente)
*Dimensiones
| Armarios Bifásicos o Trifásicos | |||||
|---|---|---|---|---|---|
| No. Cuentas | No. Bandejas | Ancho (cm) | Alto (cm) | Profundidad (cm) | No. Puertas |
| 24 | 3 | 200 | 175 | 40 | 2 |
| 21 | 3 | 180 | 175 | 40 | 2 |
| 18 | 3 | 160 | 175 | 40 | 2 |
| 15 | 3 | 120 | 175 | 40 | 1 |
| 12 | 3 | 100 | 175 | 40 | 1 |
| 10 | 2 | 120 | 142 | 40 | 1 |
| 8 | 2 | 100 | 142 | 40 | 1 |
| 8 | 2 | 80 | 142 | 40 | 1 |
| Armarios Monofásicos | |||||
|---|---|---|---|---|---|
| No. Cuentas | No. Bandejas | Ancho (cm) | Alto (cm) | Profundidad (cm) | No. Puertas |
| 24 | 3 | 160 | 154 | 40 | 2 |
| 21 | 3 | 144 | 154 | 40 | 2 |
| 18 | 3 | 112 | 154 | 40 | 1 o 2 |
| 15 | 3 | 96 | 154 | 40 | 1 o 2 |
| 12 | 3 | 80 | 154 | 40 | 1 o 2 |
| 10 | 2 | 96 | 128 | 30 | 1 |
| 8 | 2 | 80 | 128 | 30 | 1 |
| 6 | 2 | 64 | 128 | 30 | 1 |
