Caja derivación de acometidas tipo bloque

Caja derivación de acometidas tipo bloque

Cajas diseñadas para la derivación organizada de acometidas aéreas, procesos de corte y reconexión del servicio de energía. Permite la alimentación y derivación de cableado por medio de bornera con ojales y pernos roscados para la sujeción de cableado.

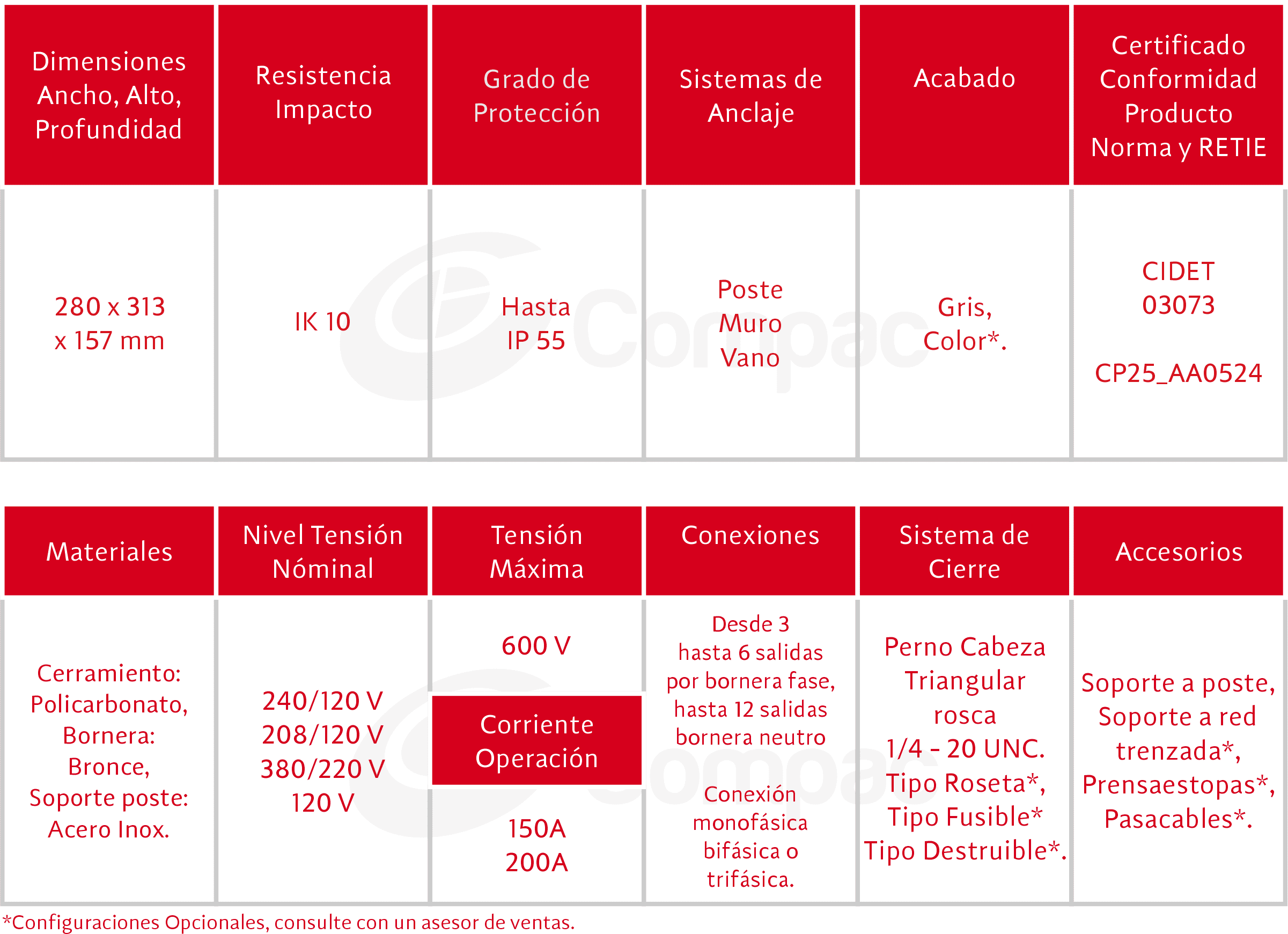

Información Técnica

  • Monofásica Trifilar
  • Monofásica Tetrafilar
  • Bifásica Trifilar
  • Trifásica Tetrafilar.
  • Partes plásticas: Policarbonato
  • Accesorios: Acero Inoxidable
  • Borneras: Bronce
  • ASTM G155
  • IEC 60695-11-10: 2013 numeral 9
  • IEC 60529:2011 + AMD2:2013 numerales 12.2, 13.5 y 14.2.5
  • IEC 62262:2002 numeral 5 y 6;
  • IEC 60068-2-75:2014 numeral 4
  • ASTM B117:2019 numerales 5 al 15
  • IEC 60695-10-2:2014
  • IEC 60670-1:2015 numeral 15.3
  • IEC-61439-1:2011 numeral 11.9 y 9.1.2
  • NTC 2958 Numerales 5.1 / 5.3 / 5.4 / 5.6 / 5.7 / 5.8 / 5.9 / 5.13 / 5.20 / 5.21 / 5.22 / 5.23 / 6
    - NTC 2154:1998

Sección transversal bornera conexión y neutro Borneras

  • Ojal de alimentación Desde #4 AWG (21,2 mm2), hasta #2 AWG (33,6 mm2)
  • Ojal de salida Desde #8 AWG (8,37 mm2), hasta #4 AWG (21,2 mm2) .
Conformidad de producto y Retie - Certificado Cidet 03073
Cuerpo y Tapa Color gris

IP 55

  • IK 10
  • Ancho: 280 mm
  • Alto: 313 mm
  • Profundidad: 147 mm
  • 4 salidas monofásicas: 5,16 kilogramos
  • 9 salidas monofásicas: 5,16 kilogramos
  • 4 salidas bifásicas: 5,16 kilogramos
  • 9 salidas bifásicas: 5,16 kilogramos
  • 4 salidas trifásicas: 5,16 kilogramos
  • 9 salidas trifásicas: 5,16 kilogramos
Empacadas en caja de cartón individual
  • Corriente de operación Hasta 150 Amperios
  • Tensión máxima: 600 V
Uso exterior, opciones de fijación vano - muro - poste
Placa identificación en acero inox, al interior de la puerta (opcional a solicitud del cliente)
  • Altura máxima de operación: 3100 m.s.n.m
  • Temperatura de almacenamiento: desde 10° hasta 45° Centígrados
