Información Técnica
- Monofásica Bifilar
- Monofásica Trifilar
- Monofásica Tetrafilar
- Bifásica Trifilar
- Trifásica Tetrafilar
- Partes plásticas: Policarbonato,
- Accesorios: Acero Inoxidable
- Borneras: Cobre Electrolítico / Aluminio
- ASTM G155
- IEC 60695-11-10: 2013 numeral 9
- IEC 60529:2011 + AMD2:2013 numerales 12.2, 13.5 y 14.2.5
- IEC 62262:2002 numeral 5 y 6;
- IEC 60068-2-75:2014 numeral 4
- ASTM B117:2019 numerales 5 al 15
- IEC 60695-10-2:2014
- IEC 60670-1:2015 numeral 15.3
- IEC-61439-1:2011 numeral 11.9 y 9.1.2
- NTC 2958 Numerales 5.1 / 5.3 / 5.4 / 5.6 / 5.7 / 5.8 / 5.9 / 5.13 / 5.20 / 5.21 / 5.22 / 5.23 / 6
- NTC 2154:1998
Sección transversal bornera conexión y neutro Borneras
- Ojal de alimentación Desde #4 AWG (21,2 mm2), hasta #2 AWG (33,6 mm2)
- Ojal de salida Desde #8 AWG (8,37 mm2), hasta #4 AWG (21,2 mm2)
NOTA: El ojal de salida permite cable #10 AWG (5.26 mm2) entorchando previamente la punta del conductor antes de apretar con la cuña.
Conformidad de producto y Retie - Certificado Cidet 03073

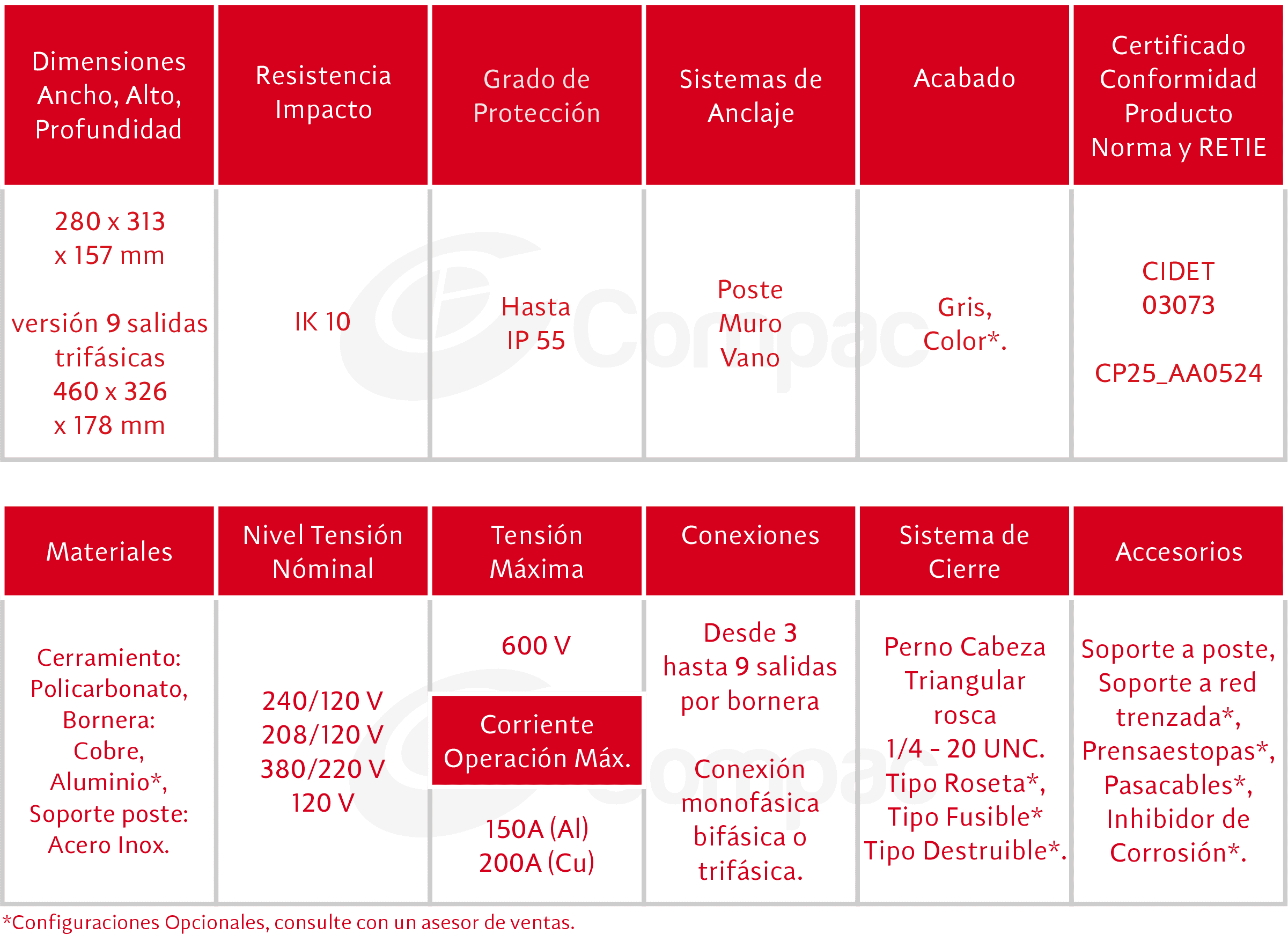

Cuerpo y Tapa Color gris
IP 55
- IK 10
La caja derivación tipo cuña cuenta con dos tamaños:
- Para conexiones hasta 4 cuentas trifásicas: Alto 280 Ancho 313 Profundidad 147 mm
- Para conexiones hasta 9 cuentas trifásicas: Alto 460 Ancho 329 Profundidad 178 mm
- 4 salidas monofásicas: 5,16 kilogramos
- 9 salidas monofásicas: 5,16 kilogramos
- 4 salidas bifásicas: 5,16 kilogramos
- 9 salidas bifásicas: 5,16 kilogramos
- 4 salidas trifásicas: 5,16 kilogramos
- 9 salidas trifásicas: 5,16 kilogramos
Empacadas en caja de cartón individual
- Corriente de operación Bornera Cobre: Hasta 200 Amperios
- Corriente de operación Bornera Aluminio: Hasta 150 Amperios
- Tensión máxima: 600 V
Uso exterior, opciones de fijación vano - muro - poste
- Grasa Inhibidora de Corrosión. (opcional a solicitud del cliente)
- Placa identificación en acero inox, al interior de la puerta (opcional a solicitud del cliente)
- Altura máxima de operación: 3100 m.s.n.m
- Temperatura de almacenamiento: desde 10° hasta 45° Centígrados
